Важно !!! При сборки тренажера не производить сразу полную затяжку гаек при помощи ключа !!! Исключение составляет только основание тренажера, оно должно быть сразу собрано жестко. Сначала скручиваем все болты и гайки руками, только потом когда все детали установлены и все болты на своих местах, производим затягивание всех гаек до полного упора начиная с низа тренажера.
Все собирается при помощи болтов и гаек М8 и использованием двух ключей на 13 мм.

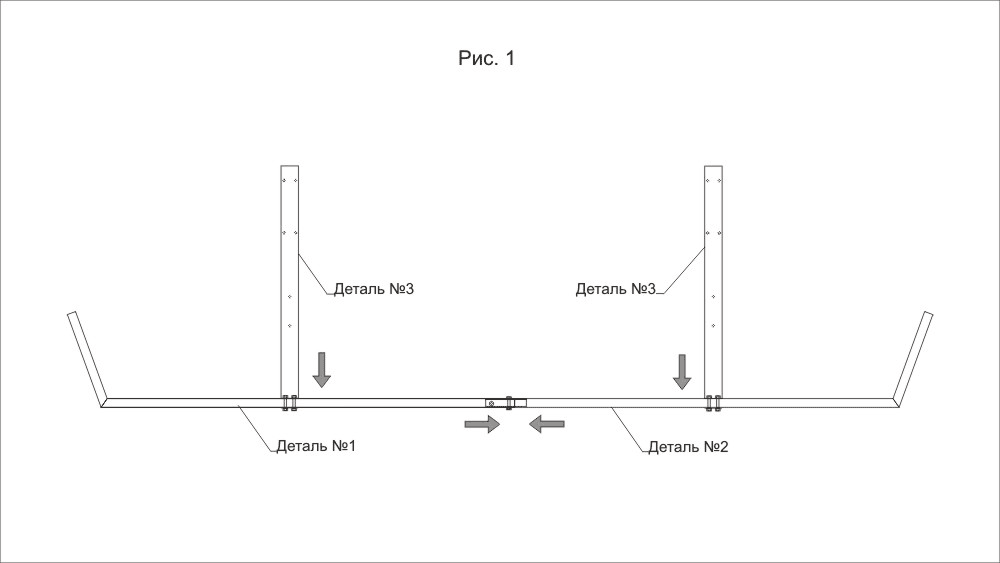

1. Собираем основание тренажера. Детали №1 и №2 соединяем между собой болтами  М8 длиной 45 и 60 мм., затягиваем до упора. К ним прикручиваем детали №3 (детали правая и левая, обозначены у основания  рисками) используем 4 шт. болтов М8 на 45 мм. Затягиваем до упора. См. Рис. 1

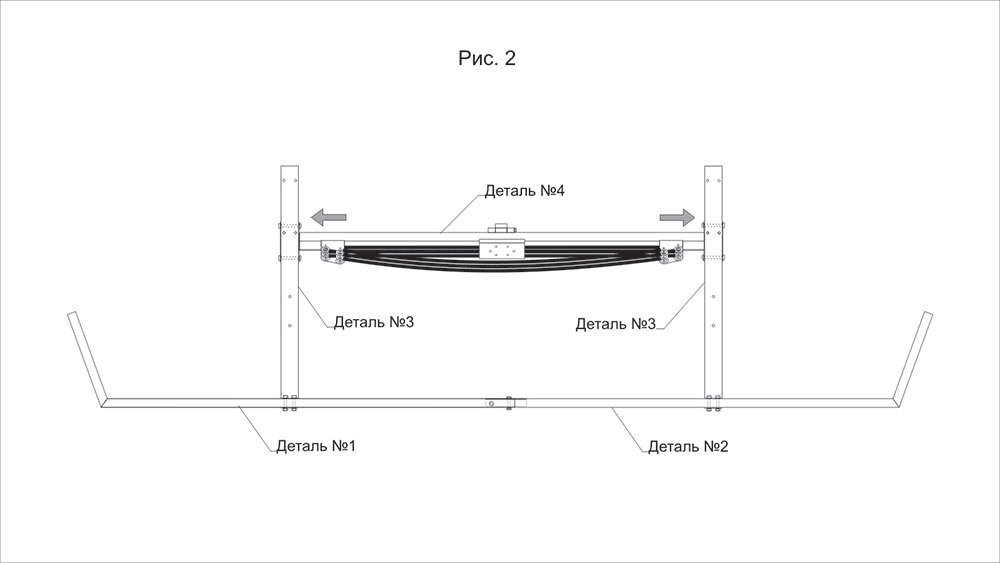

2. Устанавливаем поперечную перемычку с резиновыми жгутами деталь №4 между деталями №3 при помощи 4-х болтов 70 мм. Затягиваем до упора. См. Рис. 2


рис.1


рис.2

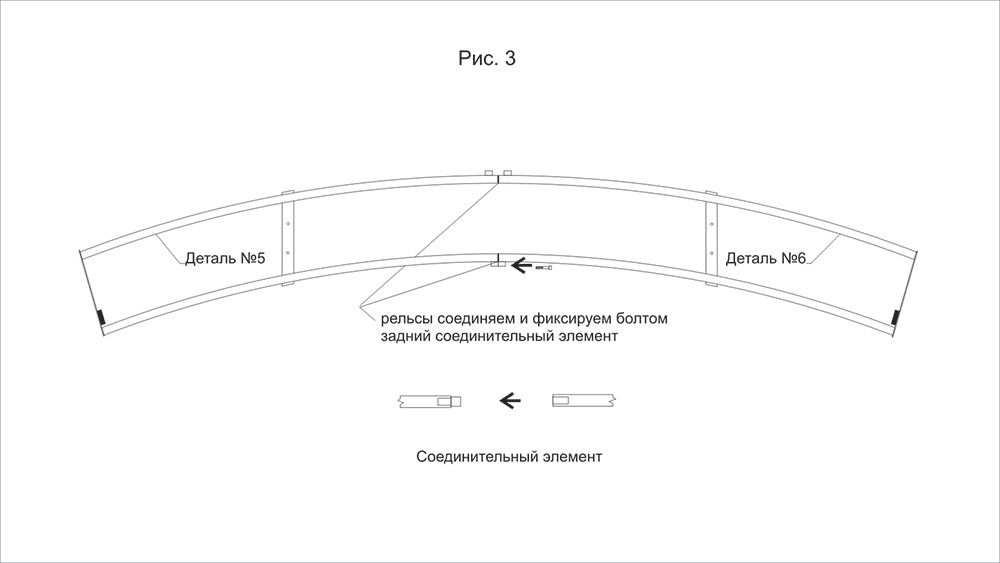

3. Собираем рельсы. Сначала соединяем две половинки рельс детали №5 и №6, которые состоят из двух половинок соединенных между собой, в одну большую двойную рельсу и зажимаем при помощи соединительного элемента А, см. Рис. 3.

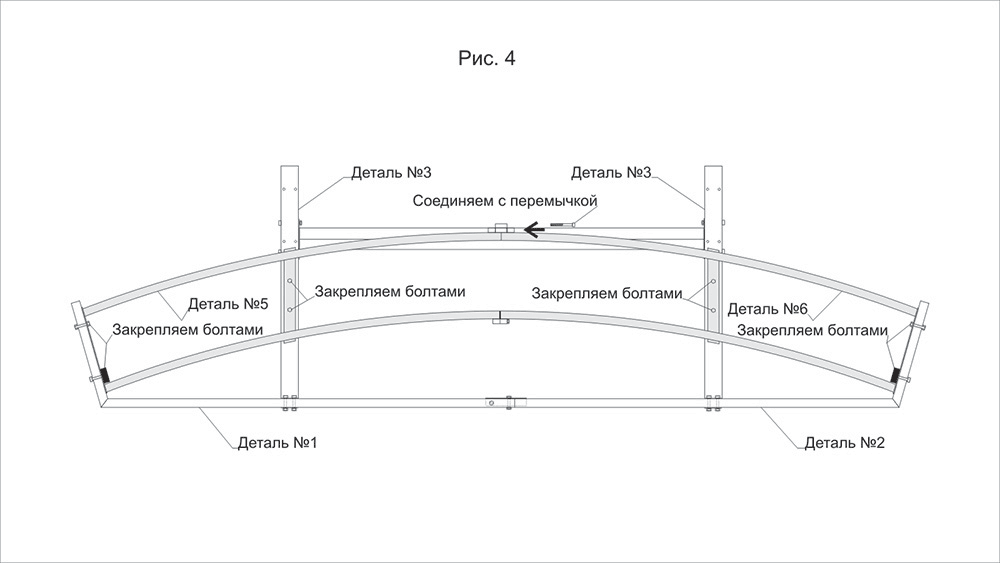

4. Устанавливаем рельсы, ложим их на детали №3 и прикручиваем к ним с помощью 4-х болтов 60 мм, не затягиваем до конца. Края рельс соединяем с деталями №1 и №2 болтами 45 мм – 2 шт. и 60 мм – 2 шт. через отбойник. См. Рис.4.


рис.3


рис.4

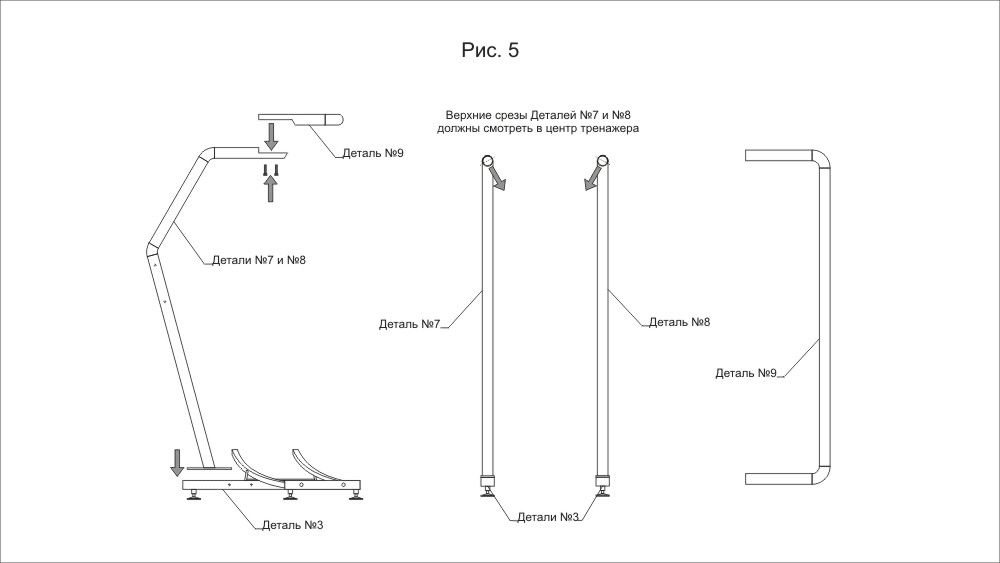

5. Собираем стойку. Она состоит из трех деталей №7 правая и №8 левая и соединяющей перемычки деталь №9. Устанавливаем детали №7 и 8 на детали №3 и закрепляем их болтами 60 мм. На каждую стойку по 4 шт., верхний скос обоих деталей должен смотреть в середину, не затягиваем. На стойки 7 и 8 накладываем деталь №9 и закрепляем 4-мя болтами 40 мм по два на каждую стойку. Затягиваем до конца. См. Рис . 5

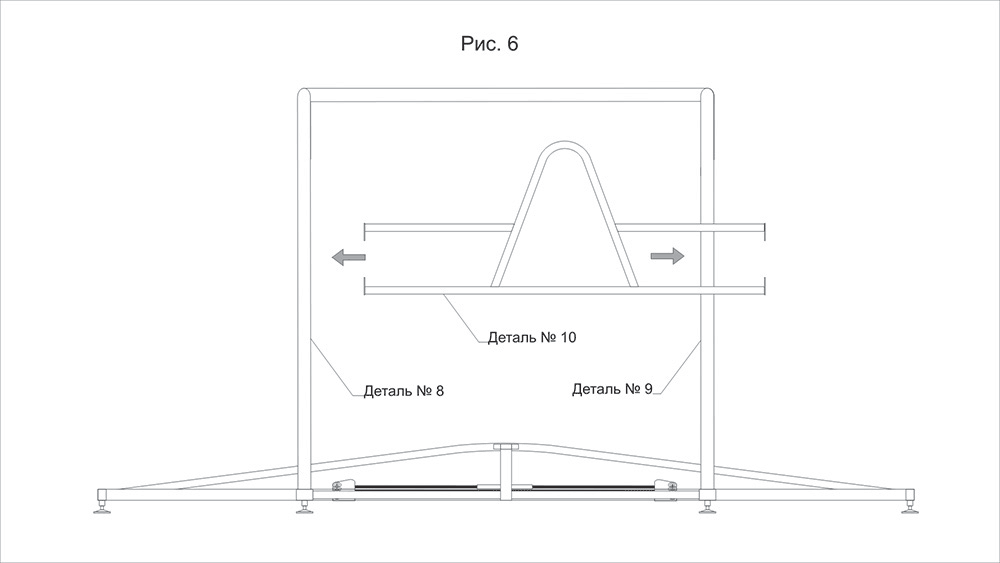

6. Устанавливаем поручень, деталь №10, между стойками №7 и №8 и закрепляем 4-мя болтами 60 мм. См. Рис. 6


рис.5


рис.6

7. Теперь обтягиваем все гайки до упора, можно в любой последовательности, но лучше начинать снизу доверху.

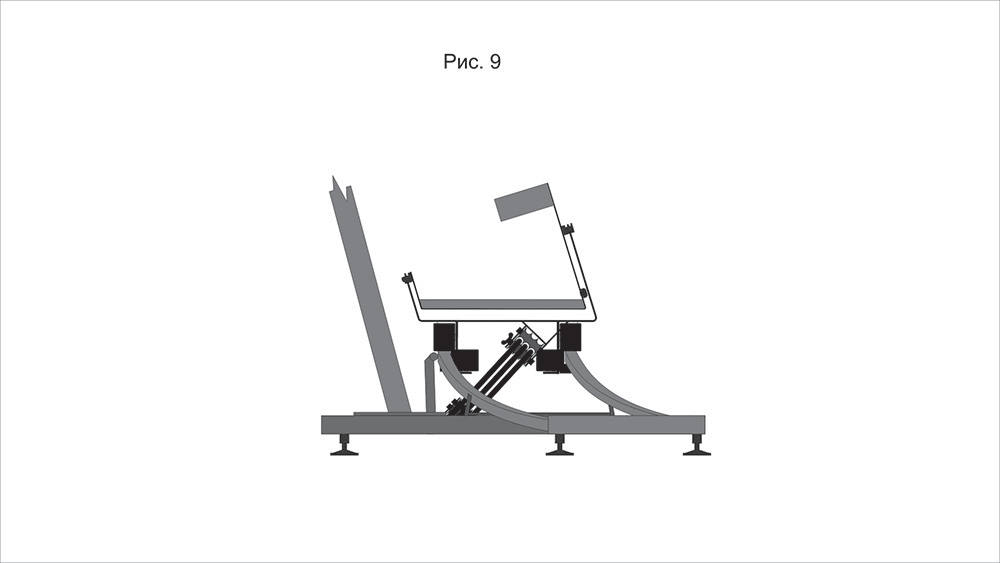

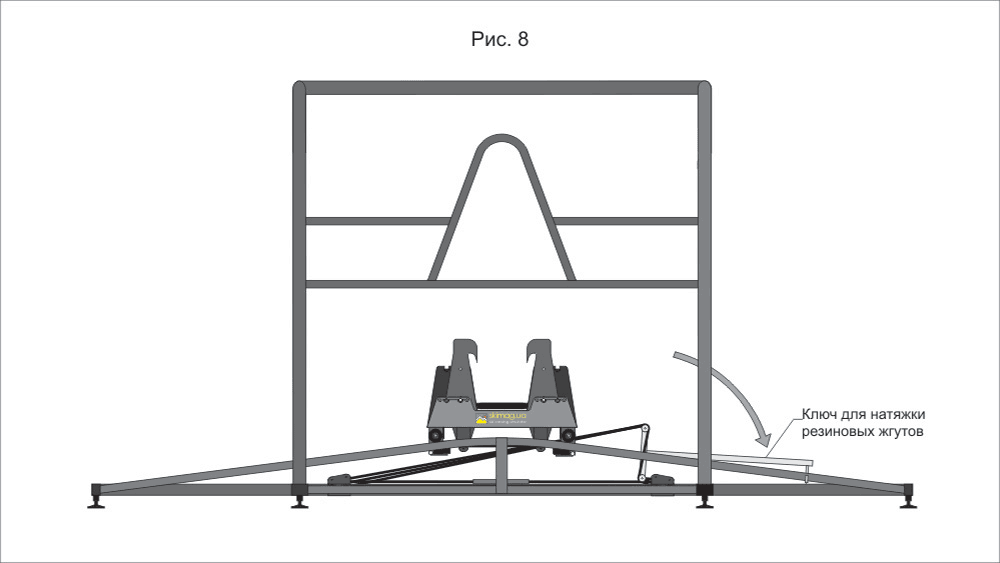

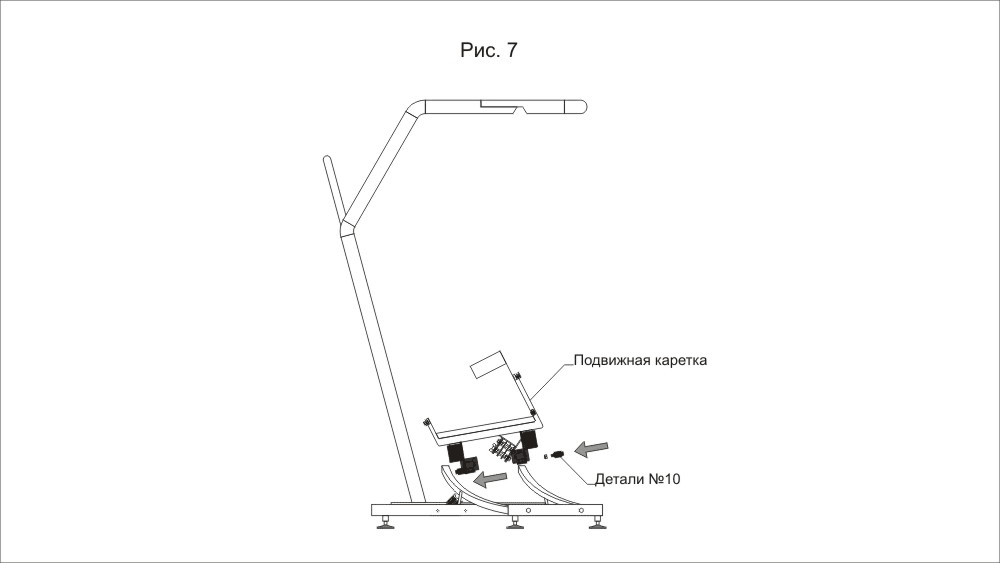

8. Устанавливаем подвижную каретку. Надеваем на переднюю рельсу как показано на Рис. 7. Устанавливаем поддерживающие ролики на стойки задних колес. Снимаем с нижних опор тройные катушки. Натягиваем резиновые жгуты при помощи специального ключа, который идет в комплекте. Ключом захватываем один, два или три жгута в зависимости от предполагаемой нагрузки, причем так чтобы ближний к вам тройной ролик ложился на жгуты, а дальний ролик подхватывал снизу нужное количество жгутов. Ключ тянем на себя до уровня рельс, и цепляем за переднюю рельсу крючком который расположен на конце ручки ключа. См. Рис. 8. Жгуты фиксируем одной тройной катушкой, продев болт через опору и катушку так, чтобы жгуты оказались между двумя катушками. Болт зажимаем барашком. Тоже самое проделываем с другой стороны. Жгуты должны быть параллельно одеты на две тройные катушки и находится одновременно между четырьмя катушками. См. Рис. 9.


рис.7


рис.8

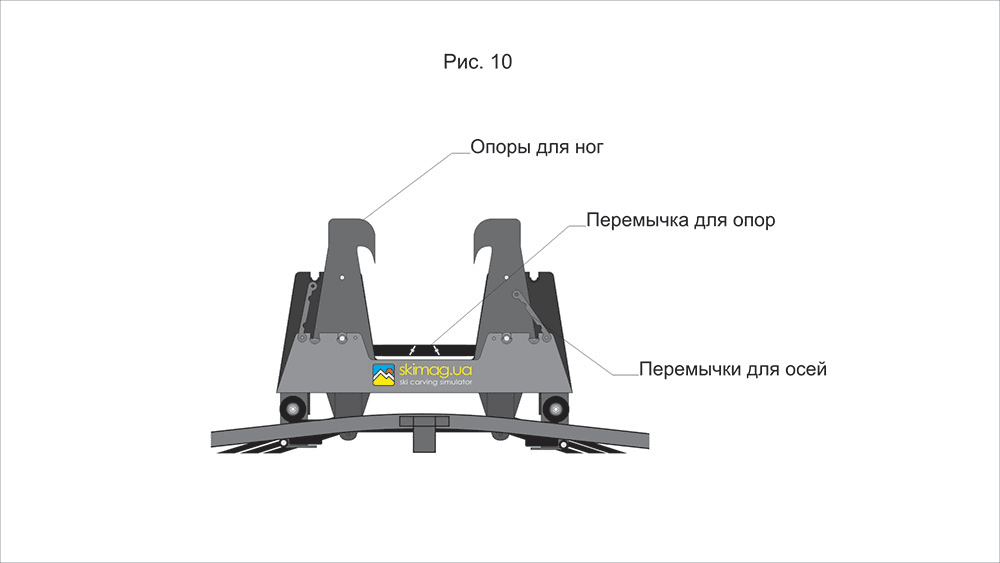

9. Устанавливаем опоры для ног на каретку. На стенках опор есть выступающие опорные оси, этими осями вкладываем опоры для ног в вырезы на наклонных стенках каретки так, чтобы выступающие части с мягкими подушечками были внутри, т.е. между ног. Ширину постановки опор определяем в зависимости от роста. Соединяем опоры между собой сзади перемычкой так, чтобы они были параллельны относительно друг друга. Два элемента перемычки соединяем с помощью болтов М5х20 и двух барашков. Вставляем болты в отверстия, которые находятся максимально близко к центру каретки. Это делается для того чтобы потом они не мешали движениям опор. Все оси опор для ног фиксируем (закрываем) перемычками. См. Рис. 10.


рис.9


рис.10
